Tråden "Motorvärmare".

Den 27:e Augusti - 2015
Motorvärmar projekt #1


Färdig låda..

Coppans Blogg



Röd lampa = värmaren är i gång.
Grön lampa = den har ström (jordfelsbrytaren löser ut ibland).
Knapp = Starta och kör x antal timmar.
Kloppeti!! Bara resten kvar
Den 29:e Augusti - 2015
Motorvärmar projekt #2


Koden är snart klar. Så enkelt skriven som möjligt utan krusseduller till att börja med.

Coppans Blogg



Klockan funkar.. Relät funkar.. Knappen funkar. Ett enkelt schema som startar max tre timmar innan
jag brukar åka på morgonen. Och den kör bara Mån-Fre.
Skulle temp. givaren sluta funka så antar vi att det är 0 grader ute. Om klockan inte funkar så stängs skiten av helt. Hittade en piezo siren som tjuter om klockan eller temp. givaren slutar funka.
Lite finputs så är vi klara för kung bore
Den 29:e Augusti - 2015
Motorvärmar projekt #1


Uppladdat Från Mobilen:

Coppans Blogg




Den 1:e September - 2015
Motorvärmar projekt #3


Allt på plats.

Coppans Blogg



Funktioner:

Mån-Fre:
Är tempen under -10 = starta 03:30.
Under 0:an = starta 04:30.
Över 0:an men under, 10 starta 05:30.
Över 10C händer ingenting, och värmaren är av.

Lör-Sön:
Avstängd, bara knappen funkar.

Knappen startar och kör värmaren i tre timmar oavsett tid på dygnet.
Ett klick = start, och nästa klick = av om den är påslagen.

Slutar tempgivaren att funka så antas 0C. Sirenen tjuter varje minut men schemat löper på som vanligt.
Slutar klockan att funka så stoppas schemat och sirenen tjuter konstant.
Knappen funkar som vanligt och stänger av sirenen.

Skulle värmaren vara igång så kan bara knappen slå av den, oavsett om klockan eller tempgivaren
går sönder (kör som vanligt max 3 timmar).

En diod blockar grönt för att den är avstängd.
Röd att den är på över 0C, och blå att den är på under 0C.

En lampa på lådan lyser konstant grönt om ström finns och en rött om värmaren är på.

Knappen stänger alltid av värmaren oavsett schema eller manuellt påslagen.

Kan inte komma på nåt mer som behövs? En sak.. Måste komma ihåg att ställa klockan på vintertid sen.

Den 2:e September - 2015
Motorvärmar projekt #4

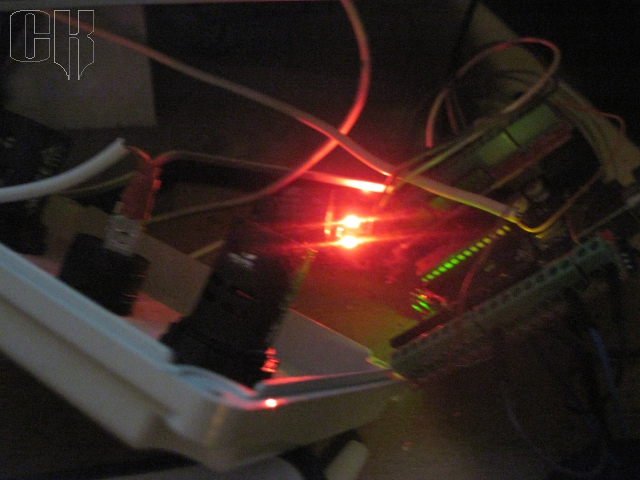

Första betatesten.



Dioden är egentligen överkurs. Men då ser man iafl att arduinon jobbar. Och nej, den ska inte sitta där till alla påpekare.

Blev riktigt tight i lådan.
Beställde två "Nanos" utan pinnar så jag kan löda sladdarna direkt på kortet.

Coppans Blogg




Lill-lördag.. dax för en iskall
Den 23:e September - 2015
Motorvärmar projekt #5


Lödde dit benen på Nanon i kväll.. Attans så ytte-pytte, men jag tror det blev ok.

Coppans Blogg



Lidl köpet är klockrent. Klart värt investeringen.


Den 23:e September - 2015
Motorvärmar projekt #6


Så... Nu återstår bara att testköra skiten. Får stå kopplad till en lampa så länge tills jag
vet att allting funkar som det ska.

Coppans Blogg



Coppans Blogg



Drar allting igen..

Grön lampa = ström på.
Röd lampa = värmare på.

Blinkande grön diod = värmare av.
Blinkande röd diod = värmare på, men över 0 grader ute.
Blinkande blå diod = värmare på, och under 1 grader ute.

Knapp = starta och kör i tre timmar.
Lördagar och söndagar startar den bara med knappen.

Siren varje minut = Ingen kontakt med temp. givaren = anta -1 grader ute (2 timmar).
Konstant siren = Ingen kontakt med realtidsklockan = bara manuellt av och på med knappen.

Undrar vad nästa projekt ska bli?
Den 2:e December - 2015
Motorvärmar projekt #7


Har inte ens använt min fina motorvärmar mojjäng ännu.

Dax att testa skiten på riktigt.. Öppnade lådan och smältlimmade fast alla komponenter/sladdar så
inget skramlar omkring där inne.

Coppans Blogg



Version 2 (om ide'n funkar) ska få längre kablar, display och en större låda så 5V trafon kan ligga i lådan i stället.
Den 13:e December - 2015
Motorvärmar projekt #8


Finjusterade koden lite..

Visade sig att den inte alltid slår på. Hittade ingen egentlig orsak, men jag tog bort lite överarbetad
kod. Hoppas den funkar bättre nu.

Lite ändringar:

Om dagen inte är schemalagd så blinkar status lampan grönt oavsett temp. ute.
annars så blinkar den blått under 11 grader, och rött över 10.

Coppans Blogg


Den 22:e Februari - 2016
Motorvärmar projekt #9 - #1


Blev ytterligare en runda förbi kära biltema efter jobbet i dag.

Började pula med "Fjärrstyrningen" till motorvärmarn i kväll. Måste få tummen ur och fixa klart den nu.
Tog den billigaste dosan dom hade eftersom det var den enda som inte var skruvad i mitten.

Coppans Blogg



Bara en enkel tryckknapp och en lysdiod som indikerar av/på.

Kommer att hamna bakom källardörren så man slipper gå längst in och längst ner i källarn när
man vill trycka igång den, eller se statusen.


Den 22:e Februari - 2016

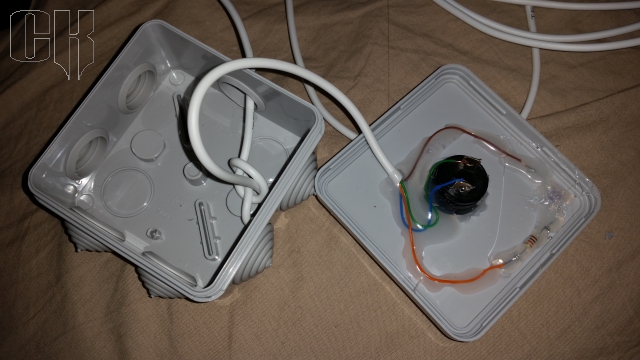

Motorvärmar projekt #9 - #2


Så får det bli. Färdig dosa att sättas upp.

Coppans Blogg



Smältlim "is the shit!".
"Bara" till att springa ner i källarn och hämta upp lådan igen så jag kan uppdatera programvaran och
ansluta den.

Coppans Blogg



Ändrade koden så att den alltid går fyra timmar. Har jag inte dragit vid 06:15 så anta att jag försovit
mig och blir straffad tillräckligt ändå.
Den 22:e Februari - 2016
Motorvärmar projekt #9 - The End.


Nu hänger "Fjärren" bakom källardörren. Blev ett lagom kvällsprojekt.
Det blev riktigt bra, och jag känner mig faktiskt stolt och nöjd över resultatet.

Hur många gånger har man inte stått där nere och svurit över att man inte bara kan dra igång värmaren
när man känner för det på helger/kvällar, utan att behöva gå ner i källarn och fippla med timern eller
kablar i helskummet?!

Coppans Blogg



Dioden på "Fjärren" blinkar rött varje sekund om värmaren är i gång.

Skulle den inte starta pga att det är för varmt ute (> +10), eller om nåt är fel så lyser den
med fast sken i 4 sek när man trycker på knappen.
Då får man väl pallra sig ner till "centralen" och kika på status dioden där nere helt enkelt.

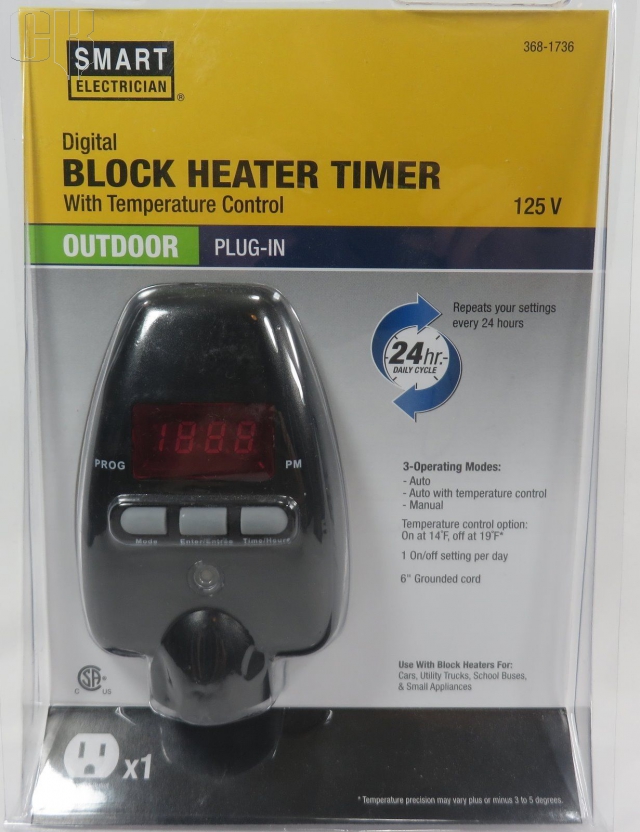

Total kostnad för hela bygget.. Kanske 350:- Hittade denna i USA på Ebay för ~370:-

Coppans Blogg



Kan inte komma på nåt mer som kan behövas. Vad ska jag hitta på nu då? Några ideer?
Den 5:e September - 2016
Motorvärmar projekt #10 - Final Touch.


Kung-bore bankar på dörren och vill in.. Värmepumpen startade i natt när det var ~8 grader ute.
Dax att fixa det sista på motorvärmarstyrningen som gått i snart ett år felfritt, utan att ha varit inkopplad.

Coppans Blogg



Problemet var att när jag tände och släckte i källarn (bl.a) så blev det som att knappen var intryckt.
Kanske för att strömmkabeln och kabeln till arduinon ligger så nära varandra? Men skit samma.
Hämtade upp lådan från källarn.

Fixade koden så man måste hålla den nedtryckt i 5 sekunder för att den ska starta.
int check_button(void)
{
int Button_Delay = 0;

if (digitalRead(BUTTON) == HIGH)
{
while (digitalRead(BUTTON) == HIGH)
{
digitalWrite(REMOTE_LED, HIGH);
delay(1000); // en sekund.
Button_Delay++;

if (Button_Delay >= 5) return(ON);
}
}

return(OFF);
}
Just nu så går den enbart på vintertid.. Inte helt optimalt..

Problemet är ju att datumen inte är statiska.. Ta sommartid t.ex:

2016-Under natten från lördag 26 mars 2016 till söndag 27 mars 2016
2017-Under natten från lördag 25 mars 2017 till söndag 26 mars 2017
2018-Under natten från lördag 24 mars 2018 till söndag 25 mars 2018

Enklast möjligt vore att 1:a Nov till 1:a April är vintertid.. Det är ju inte Ringhals jag styr precis.
int Real_Hour = hour();

if(month() > 9 || month() < 4) Real_Hour += 1; // Vintertid
else Real_Hour += 2;
GMT: Mon, 05 Sep 2016 16:54:02 GMT
Your time zone: den 5 september 2016 18:54:02 GMT+2:00 DST

Satte klockan till GMT.
Day : 2
Month : 9
Hour (GMT) : 17
Hour (REAL) : 19
Minute : 33
21 C
OFF
GMT +1 timme = vintertid och +2 = sommartid.. Eller är jag helt ute o cyklar nu?

Den 7:e November - 2017
Finlir.


Eftersom Kung-Bore drog yxan i ytterdörren i natt så plockade jag upp motorvärmar styrningen för lite finjustering.

Fixade bl.a så sommar/vinter tid fungerar bättre och ändrade lite tider och temperaturer då den ska slå av eller på och hur länge den ska gå.

Coppans Blogg



Har faktiskt funkat klockrent sen jag började använda den.

Coppans Blogg



Kvällsmat i dag också..
Den 1:e December - 2019
Motorvärmare - Uppdatering #1

Tråksöndag, och dacks att ta tag i en sak som jag skjutit upp för länge..
Styrningen till motorvärmaren fick sig en justering och kupevärmaren blev "moddad" lite.

Ändrade tiderna så dom passar bättre när jag åker på morgonen.
Värmaren slås på även på helger vid 07:00 om det är minusgrader ute.

Bilen var en stor isbit när jag skulle åka till Coop i Alsterbro som vanligt i morse..
Drog i gång den vid 08:00 i morse, men tiden räckte inte till..

Coppans Blogg



Har funkat klockrent i 4-5 år nu.. Antagligen en av dom byggena som jag har har haft mest nytta av.
Den 1:e December - 2019
Motorvärmare - Uppdatering #2

Köpte denna högkvalitativa fläkten på ÖoB för ~7-8 år sen för hela 99:-

Inget fel på fläkten.. Den gör det det den ska, om den nu startar vill säga..

Den har funkat klockrent i dom senaste 3 bilarna jag haft, men en sak som retat mig sen jag skaffade peggan är att det sitter en givare i botten på den som löser ut om den inte står helt plant.

Coppans Blogg



Det är väl ok iofs.

Men den har en tolerans på typ ~1 mm, och det räcker med att den flyttar sig på den räfflade golvmattan för att givaren ska lösa ut, så 25% av tiden så startar den inte.

Rengjord, Lagerna uppsmörjda, och givaren borttagen..

Coppans Blogg



Det jag älskar med peggan, och "riktiga" bilar är att det finns inget som är omöjligt..
Den 9:e Oktober - 2021
Årlig översyn.


Kung Bore kommer med stormsteg, så det är dacks att ge ett av mina mest använda Arduino projekt lite kärlek.. Dvs motorvärmarstyrningen.

Coppans Blogg



Nytt batteri till klockan, och anpassat koden för styrningen till det gångna årets "erfarenheter".

Justerat start tiderna lite och lagt in variabla tider för hur länge den ska köra beroende på temperaturen ifall jag jobbar hemma te.x så värmaren inte går max tiden i onödan.
