Tråden "Larm".

Den 19:e Februari - 2015
Bara att koppla in.

Hur tydliga instruktioner som helst

Coppans Blogg



Nåja.. Kretskortet inuti var väl uppmärkt och jag hittade en manual på nätet.. På Engelska

Var en liten trevlig sak. Kan kopplas antingen som NC/NO eller utlösa om den får spänning.
Inspelningsbart meddelande när den ringer ut.

Ett problem.. Oavsett om larmet är på så bryts ju slingan när en dörr öppnas, eller man går förbi en IR deckare. Finns tre olika lägen för detta, hoppas nåt av dom funkar. Men.. lämnar man nån ytterdörr öppen för länge så kommer skiten att ringa pappa. Eller så kan man ju koppla den på sirenen men då vill den ha 12V och larmet drivs på 9.
Den 12:e Mars - 2015
433MHz Wireless GSM PSTN Home Security Burglar Alarm.

Äntligen i Sverige:

Mitt gamla "Kina" larm är nu 10 år gammalt och har tjänat mig troget. Dax för en uppgradering.

Stödjer två trådade zoner i stället för en.. Vilket innebär att jag kan sätta IR deckarna på en egen zon och skapa en periferizon. Dvs på dörrar och fönster och ha larmet igång även när jag är hemma.

Går även att koppla till både den fasta linan, och via GSM med stöd för extern antenn.

Coppans Blogg



Jag hoppas "vidare transport till utlandet" menar Nybro eller tillhör vi redan mellanöstern?

Coppans Blogg



1. GSM/PSTN system use SIM card and telephone line. GSM frequency: 900/1800/1900MHz Tri band.
2. 2 wired zones and 99 wireless zones.
3. With voice reminder when users operate the system.
4. LCD display.
5. External power failure alarm.
6. Can send SMS to mobile phone and Auto-dial 6 phone No. while alarming.
7. You can listen what happened in the alarm area while alarming.
8. Arm/disarm by SMS and remote controllers, can be set by SMS.
9. Can contact to monitoring.
10. Have the function of voice record for 10 seconds.
11. You can set password.
12. Have the function of the delay alarming. It is for entry/back.
13. Have the function of the delay arming. It is for exit/leave.


Den 16:e Mars - 2015
Kinalarm #1

Fick larmet i dag. Hade faktiskt förväntat mig mer av dom kinesiska barnen för dom pengarna.

Allt kändes väldigt billigt och plastigt. Elektroniken och funktionen verkar helt ok.
Inga kallödningar och ett snyggt kretskort.
Tänker inte ens försöka få igång deckarna som följde med.

Coppans Blogg



Alla kommandon och status pratas ut genom en liten piezo högtalare. Låter sprucket, otydligt och HÖGT!

Coppans Blogg

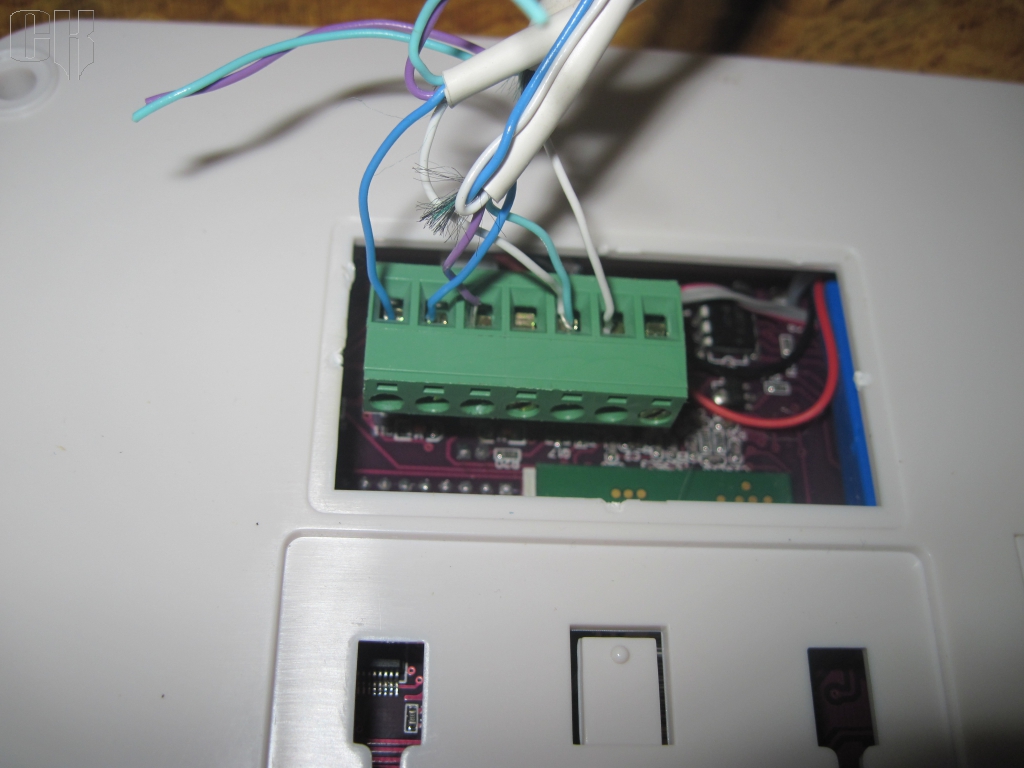

Smart.. Kontakten för dom trådade zonerna/extern högtalare (siren?) sticker ut.

Coppans Blogg



Smart igen. alla kontakter sitter lätt åtkomliga från sidan.
Manualen är översatt med google translate känns det som.

Vet inte om det inbyggda batteriet är kasst, eller bara behöver laddas. Den tappade iafl klockan direkt.
Hoppas det inte gäller resten av inställningarna bara. Då blir det jobbigt..

MEN..

Stöd för både fast telefon och SIM kort för GSM.

Klarar att ge 12V/1A ut för att driva trådade deckare tex. plus att den har en programmerbar port med 12V ut
som du kan styra vad den ska göra när olika saker händer eller efter status på larmet.

Tydlig display och hyffsat enkel att programmera.

Går att styra via sms eller med den fasta linan.


Den 2:e April - 2015
Kinalarm #2

Hela byn stod i givakt ikväll när det gamla kinalarmet monterades ner.. Dvs jag o busan.

Coppans Blogg



Hörselkåpor på när 110db skriker en rätt i örat när sabotageskyddet slog på..
Den 2:e April - 2015
Kinalarm #3

Hmm.. hur var det nu jag tänkte för 10 år sen..

Coppans Blogg



Steg 1.. Byta ut centralen rätt av utan att indela i zoner.



Blir till att torrköra lite utan den externa sirenen
Den 2:e April - 2015
Kinalarm #4

Brand deckarn på plats..

Coppans Blogg



Coppans Blogg



Måste fixa lite mer telefonkabel..
Den 4:e April - 2015
Till larmet.

2st 12V-LED-Security-Alarm-Strobe.

Coppans Blogg



2 st externa sirener på 120db..

Coppans Blogg




Den 4:e April - 2015
Allt som lyser eller låter.


Eller ger något liv ifrån sig går att övervaka som sagt..

Coppans Blogg



En Arduino som vet statusen på larmet ger möjligheter.

Coppans Blogg


Inte super snyggt.. Men super funktionabelt

Så länge larmet är på så blinkar en röd diod. När larmet avaktiveras så lyser dioden grönt i 60 sekunder
och sen så slocknar den. Har inte larmet varit påslaget inom 30 min så blinka rött oavsett.
Den 15:e April - 2015
Allt som lyser eller låter #2

Kvällens projekt.
Bygget till larmet funkar klockrent. Dax att göra färdigt och snygga till lite.

Coppans Blogg



Kopplade in en piezo siren så som tjuter i 10 sek när man larmar på/av.

Coppans Blogg



Det färdiga bygget.

Coppans Blogg



Liten siren diskret vid dörren som hörs utanför huset också. Trodde den skulla låta mer än vad den gjorde, men jag tror det kommer att funka iafl.

Lilllördag. Dax för en iskall
Den 17:e April - 2015
GSM 5DBI Patch Antenna.

5dbi.. Nåja.. Men en "riktig" antenn behövs.. Ger den 2 så är det bättre än 0.

Coppans Blogg


20:- inkl. frakt från underbara Kina
Den 18:e April - 2015
Kinalarm #5 - Trådlösa deckare.

Delar in huset i zoner. För att minska risken för falsklarm så kommer varje trådlös zon ha 2 eller 3 deckare av olika slag, och minst två av dom måste lösa ut för att larmet ska gå.

Coppans Blogg


Den 25:e April - 2015
Kinalarm #6

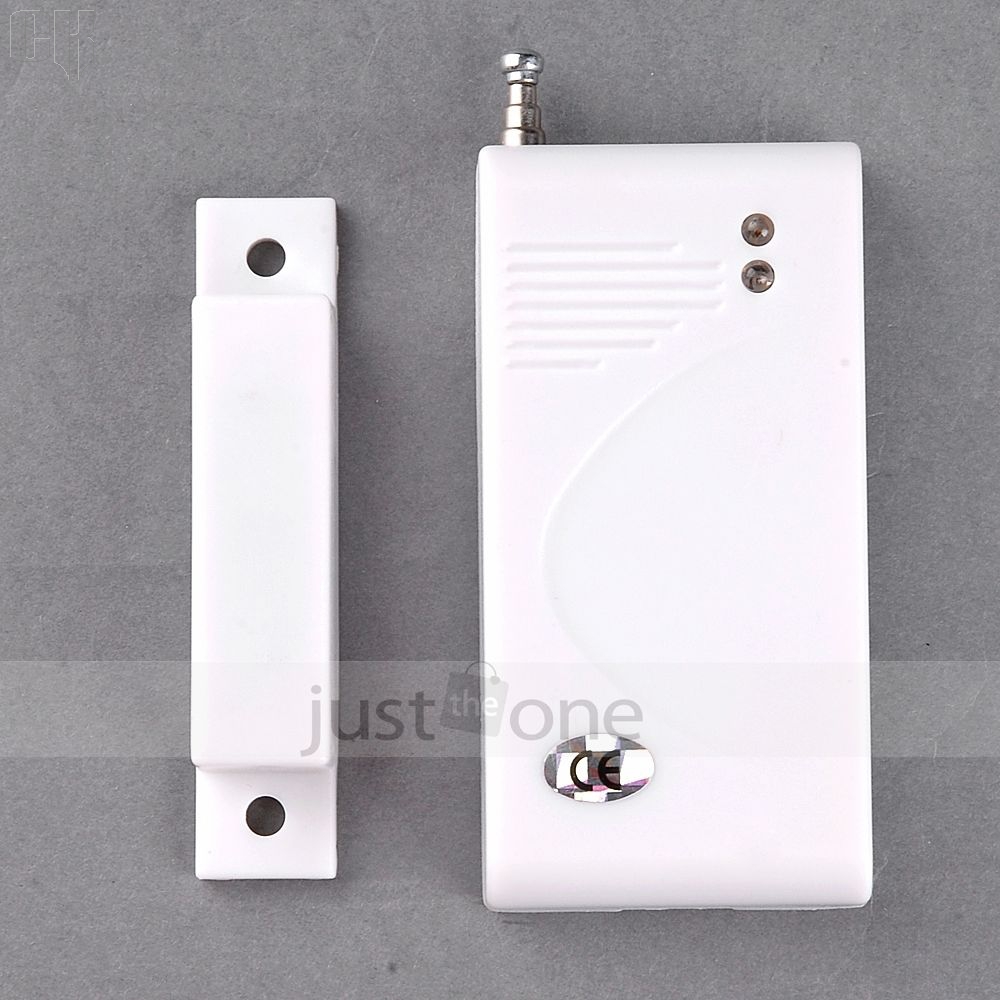

2 st magnetkontakter. Fanns knappt några som funkar på både vänster och högerhängda dörrar.

Coppans Blogg



Och 2 st IR deckare. Går att driva på både standard AAA batterier och via mini usb uttag (5v).
Kineserna verkar älska konstiga svindyra batterier som inte är standard i Europa.

Coppans Blogg



Kvar på önskelistan:

1 12v/5A trafo till för resterande kameror.
2 st övervakningskameror.
2 strålkastare.
2 IR kanoner.
1 GPS hållare för styre.
Den 11:e Maj - 2015
Kinalarm #7

Fick lite prylar i dag. 2 IR deckare och två magnet sensorer. En av magnet deckarna var en DOD.
Frågan är om katten kommer att trigga dom. Med kinisiska mått så var denna deckarn dubbelt så dyr.

Coppans Blogg



Givetvis så lyckades dom plocka in kattfaen vilket innebär att jag får kasta dom.
Den 12:e Maj - 2015
Kinalarm #8

Lite larm prylar..

Coppans Blogg



Djursäker IR deckare. Behöver fler, men börjar med att testa en så den verkligen funkar på buset.

Coppans Blogg



Det fina med domma är att det går att larma när dom är brutna. Skulle man glömma stänga en dörr
så gör det inte så mycket. Man kan tom stänga den med larmet på. Larmet går först när den bryts igen.


Den 30:e Augusti - 2021
Årets present till mig själv blev..

Trött på Kina-larmet jag har nu. Programvaran är buggig, och den så jäkla knöligt att hantera.

Ställde kraven rätt så högt denna gången(?).

* Pekskärm.
* Ska stödja Google assistant.
* Ska ha stöd för både GSM och WIFI.
* Ska vara styrbart via en app i mobiltelefonen.
* Ska ha stöd för RFID taggar.
* Ska ha stöd för IP kamereror.
* ska ha touchskärm.
* Kunna confa vad som händer beroende på vilken zon som triggar (vatten, inbrott, strömavbrott, osv).
* Se batteristatus på deckarna.
* Drivas med standard USB så jag kan ha en powerbank emellan (vid strömavbrott).

Och då hittade jag denna för en inte orimlig summa som verkar sätt så kompentent.

Coppans Blogg



Andra funktioner man får på köpet är te.x att man kan prata dubbelriktat med centralen via
appen, plus lite annat. Går att köpa till vattensensorer, rökdetektorer, mm, mm.

Coppans Blogg



Som vanligt så gäller det att lusläsa läsa mellan raderna fram och tillbaks om vad som verkligen ingår i paketet
för glöm att ställa en fråga till säljaren.. Han har inte ens sett det han säljer och har ingen aning.

Valde paketet med kameran (stod det iafl). Sen får vi se om den funkar med dom IR deckare jag redan har i dag.

Hoppas det blir bra denna gången.
Den 12:e September - 2021
433MHZ Range Extender.

Allt jag byggt själv.. Te.x alla temperatur sensorer osv plus alla tillbehör till larmet, etc ligger på 433Mhz.
T.o.m skithusbrunnen ligger där och sänder.

Hittade denna på Amazon som jag tänkte testa.

Lär tyvärr inte fungera med te.x IKEAS trådlösa lampor som jag antar ligger på 2.4Ghz(?).

Ska klara att förstärka signalerna upp till 1000 (Kina) meter. (Fri sikt och på toppen av ett berg).

Coppans Blogg



Men vad händer med dom saker som pratar med varandra utan problem?

Troligtvis så kommer dom att ta emot samma signal två gånger, med en viss fördröjning.
Men det borde ju inte spela någon roll?

Coppans Blogg



Ska bli intressant att testa den.
Den kanske är lika bredrövad som mitt ex. och sprätter hej-vilt på alla frekvenser.

Risken är att den är knuten till ett visst protokoll.. Men det märker vi.. Har inte hittat en rads dokumentation om denna någonstans.

I värsta fall så funkar den kanske enbart till det nya larmet som kommer i veckan, och då kanske jag iafl kan smälla upp lite deckare i te.x garaget och förrådet.
Den 15:e September - 2021
Nytt Kina-larm #2

Fick mitt nya Kina-larm i dag och jag blev grundlurad. Inga tillbehör alls följde med.

Coppans Blogg



Kommer kosta 4-500 (minst) att köpa dom löst..

Men. Den accepterar iafl mina gamla IR deckare och det var inga problem att vare sig knyta den till mobilen eller Google home så helt åt hellskotta var det iafl inte.

Tyvärr så verkar den inte heller stödja RFID som den skulle heller. Extern siren har jag ändå en annan som suttit på ett riktigt larm en gång i tiden.

I det stora hela så är jag väl nöjd med själva centralen och att man kan konfa den via mobilen i stället för att slå på panelen.

Den 15:e September - 2021
Nytt Kina-larm #4

Lär väl inte montera det förrens i helgen, men jag lödde på några kontakter på den trådade zonen tillsammans med ett motstånd för att stabilisera slingan.

Coppans Blogg



Har bara grundkonfat den och testat IR deckarna och allt ser ok ut. Får en pusch till appen när det händer något.
Den 16:e September - 2021
Nytt Kina-larm #5

Ut med det gamla.. Blev av med några meter kabel också.

Coppans Blogg



Och in med det nya..

Coppans Blogg



Är egentligen inte missnöjd med det gamla.. Det var stabilt och pålitligt..
Bara det att det är så jäkla krångligt att konfigurera och hade inte så mycket funktioner.



Har dock inte hittat nån vits med att kunna koppla ihop den med google home.. Men det ger sig väl.
Den 16:e September - 2021
Nytt Kina-larm #6

Beställde två stycken givare. En som ska ner i källarn, och en att labba med.

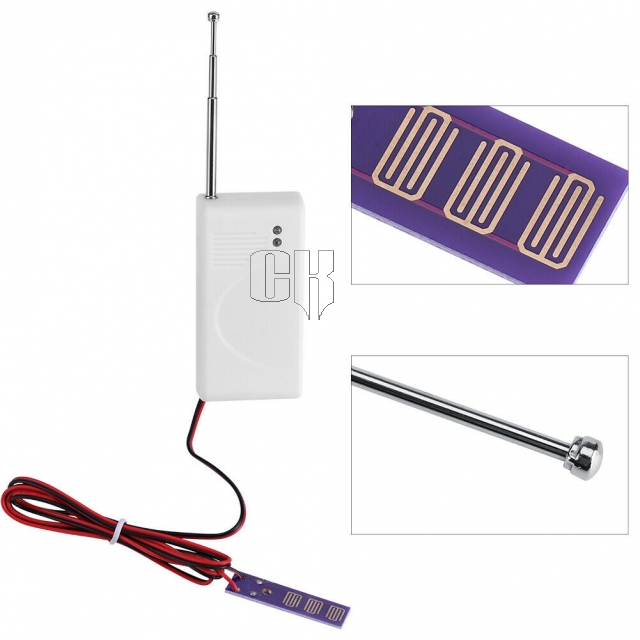

433MHz Wireless Water Leakage Sensor Detector For Home Security Alarm Home:

Coppans Blogg



Egentligen så kan du kalla dom vad du vill..

Kopplar du sladdarna till något som sluts när du vill det, så kommer den att skicka signaler.
Oavsett om det är en magnet som öppnar kretsen eller vatten, dörren eller moppen som startar.
Den 17:e September - 2021
Nytt Kina-larm #7

Gamla sirenen. Drivs tyvärr med 12V, så den funkar inte längre. Men sjukt drag i den.. Får luften att vibrera.

Coppans Blogg



Gammal trådad Siemens IR deckare. Kostade hur mycket som helst ny..
Problemet är att den måste matas med 12 volt. Och iom att det nya larmet drivs på 5V så blir det problem.

Skulle kunnat mata den med 12V från en annan källa, men går strömmen så bryts slingan utan UPS eller liknande.

Coppans Blogg



Ny siren på plats. Lite tanig, men gör sitt jobb..

Coppans Blogg



När jag för 15 år sedan satte in det första larmet så drog jag två "stamledningar" åt varsitt håll i en ända slinga med kopplingspunkter i varje ände för att enkelt kunna koppla på fler givare i slutet av slingan eller förändra den.

Eftersom jag har 4 trådade zoner att leka med nu så funderar på att splitta upp den till två i stället.
Det skulle halvera längden på slingan med hälften och även dela upp dom trådade givarna i zoner.

Ytterdörren ska iafl definitivt hamna i en egen zon.

Den 19:e September - 2021
Nytt Kina-larm #9

Hittade denna trådlösa panelen som jag hoppas kommer att funka.

433mhz Wireless keypad Smart Home security system extention keypad Alarm System:

Coppans Blogg



Egentligen så är den rätt så dum (eller smart?).

Den har en knapppanel och RFID läsare. Men dom två har inget med larmet att göra.
Man får lägga in egna koder/taggar i läsaren och den skickar egentligen bara "larma på" eller "larma" av.

Larmet har ingen aning om vad som finns i andra änden.. Så därför borde den vara rätt så universiell.

Specification:

1,Shell material: ABS
2,Standby current: < 30uA
3,Emission current: < 20mA
4,Working temperature: -10C; ~55C;
5,Working humidity: 80% RH(NO freezing)
6,RFID cards support ability: 50units
7,Wireless distance: > 80M(open space)
8,Wireless frequency: 315MHz/433MHz/868MHz


Main Features

1, Two way receive/project
2, Coding mode: support both 1527/2262
3, Support RFID card, arm/disarm
4, Support any alarm hosts from PGST for wireless arm/disarm,touch button, humanized design with anti tamper function

Den 24:e September - 2021
433MHZ Range Extender #2

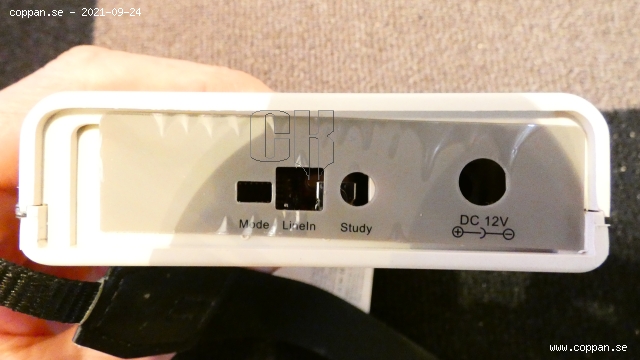

Fick min 433MHZ förstärkare i dag.. Men det är ingen "förstärkare".. Det är mer en sorts proxy egentligen.

Coppans Blogg



Antar att barnen inte fick frukost den dagen.. Satt helt snett.. Men lätt fixat..

Coppans Blogg



MEN.. När jag läste manualen som följde med så gick det upp ett ljus hur den funkar..

Man måste programmera in varje givare man vill förstärka in i enheten.
Så givaren kommer alltid att gå via förstärkaren och aldrig kunna prata direkt med centralen.

Det låter ju helt ok, annars så kommer alla signaler från dom andra givarna att studa hejvilt vilket jag var orolig för från början.

Har beställt nya deckare till garaget och förrådet så jag får väl vänta tills dess dom kommer innan jag kan testa om den funkar. Om jag inte hittar nån gammal givare i nån låda någonstans.

Fortsättning följer..
Den 5:e Oktober - 2021
Leverans..

Två vattensensorer landade i hultet. Som vanligt så är plasten katastrof medans elektroniken helt ok.

Coppans Blogg



Men sätt dit vilken givare du vill som sagt, bara kretsen bryts när du vill larma.
En ska ner i borrhålet i källaren, och en blir över för labb med andra givare. Koppla den till en arduino?
Den 5:e Oktober - 2021
433MHZ Range Extender #3

Testade min 315/433Mhz repeater för första gången i dag. När jag köpte den på Amazon så stod det inte ett smack om vad det var för pryl eller exakt vad den gjorde egentligen. Lyckades hitta dess riktiga namn.

Mycket rikigt så måste man lära den vilka givare den ska lyssna på, så den måste lyssna på ett specifikt protoll med lite intelligens. Inte bara nåt som random sänder på rätt frekvens.

Men det kan jag leva med..

Men när jag skruvade upp den så såg jag att den även har en inbyggd antenn som jag antar är för mottagning, och den yttre för sändning.

Och det borde innebära att den ska stå nära det den ska förstärka och inte tvärtom som jag tänkt.
Dvs ute i garaget om jag vill sätta givare där för att förstärka signalen till huset.

Coppans Blogg



Wolf Guard FD-02 Wireless Signal Repeater Booster 433Mhz:

- Frequency:315/433Mhz
- Work Voltage: DC12V
- Static Current:10mA
- Work current:180mA
- Study capacity:Maximun 30 pcs Sensors
- Receive distance: 100m
- Transmit distance: 500m-1000m


Hittade en fjärrkontroll som jag tror kommer funka på Amazon.

Coppans Blogg


Den 13:e Oktober - 2021
Leverans.

Fick min panel och två IR deckare till larmet i dag.

Coppans Blogg



Deckarna ska klara -10C och husdjur under 25 kilo så mössen går fria. En till garaget, och en till förrådet.

Coppans Blogg



Tyvärr så verkar läsaren inte ta mina taggar så jag vetifasen vad det är för format den vill ha. Eller
så är läsaren trasig.
Den 16:e Oktober - 2021
RFID Läsare.

Som just nu inte är en RFID läsare innan Kineserna leverar en TAG som funkar.
Totalt onödig egentligen, eftersom larmet kan styras både via mobilen och google home..

Men den lyser snyggt.

Coppans Blogg



Hamnade inte i mitten precis, men jag var rädd att den skulle hamnat för nära väggen så knapparna hade varit svåra att komma åt.
Vilket visade sig inte vara sant så jag flyttar den nog när jag irriterat mig klart.

Öppnade läsaren och kollade betäckningen på kortet. Det jag tydligen köpt är en "k07" läsare som egentligen bara kommer bundlat i ett larmpaket med x antal taggar.

Finns inget på nätet om vilken standard den använder, men tydligen så ingår den bl.a i ett larmpaket från "fuers" som har betäckningen "G90".

Coppans Blogg



Kan möjligtvis hittat en på Ebay som säljer taggar till ett sånt system.
Den 27:e Oktober - 2021
Nästan komplett.

Kineserna levererade RFID tagen som funkar tillsammans med min läsare plus en fjärrkontroll..

RFID Tag:
Chip: 4100/4200
Frequency: 125KHz
Read Distance: <2cm

Borde vara EM4100/EM4200, men det finns också varianter som 4102. Skummade igenom specarna på tagarna vi använder på jobbet.

Aptus Kombinyckel - EM4102/EM4200, Unikt niosiffrigt kortnummer, 125 kHz.

Coppans Blogg



Tyvärr så gick det inte hela vägen med fjärrkontrollen. Alla knappar funkar, men funktionerna stämmer inte.
Men vad fasen, vet man om det så..

Coppans Blogg



Dom övre/nedre skulle behöva skiftas..

Sen det där med närvarosensor via telefonens GPS.

Vissa tycker tydligen det är helt normalt att man förflyttar sig några mil inom en sekund och larmet slår på, plus alla dammsugare i hela hultet ger sig i väg.

Särskilt när man ligger i soffan och kollar på TV och försöker somna.

Men jag har för mig att jag installerade en app i telefonen där man kunde ställa in trögheten och filtrera bort hastiga förflyttningar.
Den 24:e April - 2024
Nya batterier.

Fredagsprojektet (bl.a)..

Det årliga bytet av batterier i deckarna till larmet avklarat.
Inte hela världen om en trådlös deckare lägger av iofs. Jag har dragit fasta ledningar i hela huset och det sitter magnetkontakter på det mesta.

Coppans Blogg



Nu har jag iofs mer än två, men dessa är de två typer jag har inomhus. Garaget kör en annan typ.
A CkWare Production. Copyright 1996 - 2024. NightMode - Where Do You Wanne Sleep Tonight?

Sidan tog 1.23 sekunder att skapa.

Du kommer INTE från en mobil enhet. Du använder INTE SSL
Du använder IPV4.
